材質：

PP

連接方式：

軟管/螺紋/快擰/快插接頭

安裝方式：

落地支架、懸臂支架

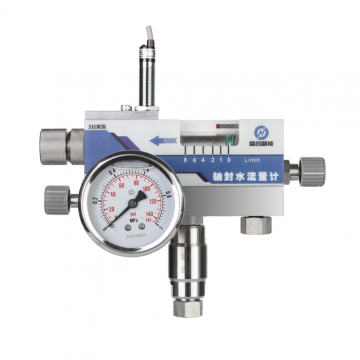

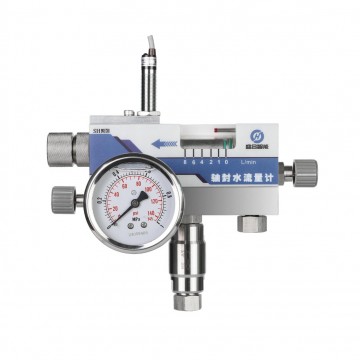

密封水流量開關的工作原理基于機械原理及水力學原理。當水流經過流量調節器時，會改變管道內的水流速度及水壓，進而觸發機械式開關的裝置運動。當流量達到設定值時，機械式開關將自動控制水泵或其他相關設備的啟停，以保證水流量的安全、穩定運行。

一、核心功能與設計特點

雙參數協同監控

流量與壓力雙重調節：通過內置機械式浮子流量計和壓力表，同步監測冷卻水的流量（范圍覆蓋0~15 L/min）及壓力（最高25bar），確保密封面充分潤滑冷卻。

異常診斷功能：依據流量與壓力的偏離關系直接判斷故障類型，例如：

泄漏：流量↑ + 壓力↓

堵塞：流量↓ + 壓力↑

供水故障：流量↓ + 壓力↓。

維護便捷性設計

在線清洗：無需中斷水路，可直接清洗透明測量管，避免停機損失。

防堵優化：采用大截面弓形閥替代傳統針閥，顯著降低堵塞風險。

 二、關鍵參數與技術規格

參數類別可選配置

流量范圍 0-3.0 L/min、0-6.0 L/min、0-8.0 L/min、0-15 L/min

壓力表量程 10 bar、16 bar、25 bar（鋁制表體）

連接方式 快擰接頭（Φ12×1.5軟管）、軟管連接（Φ10軟管）、內螺紋（G/NPT 1/4"~1/2"）

報警輸出 AC 90~250V（常開/常閉）、DC 10~30V（二線制/NPN/PNP）

附件擴展 過濾器（G）、止回閥（V）

三、典型應用場景

適用設備：泵（離心泵、化工泵）、攪拌器、混合機、篩網設備等帶雙端面機械密封或填料密封的裝置。

行業覆蓋：石油化工、電力、制藥、造紙、水處理等需高可靠性密封的領域。

 四、運行狀態診斷邏輯

通過聯動分析流量計與壓力表讀數，快速定位故障：

流量異常 ↑ + 壓力異常 ↓ → 密封泄漏

流量異常 ↓ + 壓力異常 ↑ → 管路或密封堵塞

雙參數同步 ↓ → 供水系統故障（如泵失效或閥門關閉）

此設計大幅減少人工排查時間，提升維護效率。

 五、選型與安裝建議

型號選擇

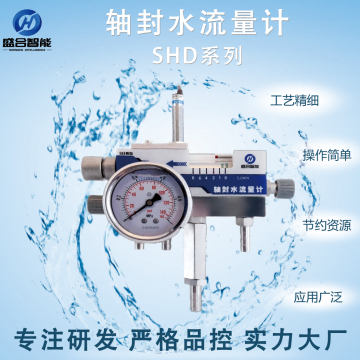

基礎型號：SHD（雙機封帶壓力調節與壓力表）。

簡化型號：SHP（單機封，無壓力調節旋鈕）。

安裝方式

落地支架（S型）：適用于地面穩固安裝。

懸臂支架（B型）：節省空間，直接固定在設備側壁。

擴展附件

高雜質水質環境必選過濾器（G），防止顆粒物損傷密封面；

防回流需求場景加裝止回閥（V）。
