- 額定電壓：
- 3000 VDC
- 泄漏電流：
- 1 m A
- 電壓精度：
- +/- 2 %, max.

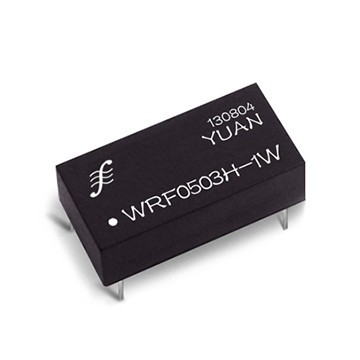

VD / WRF 系列的DC-DC隔離模塊電源，采用陶瓷基板、印刷電阻的可靠性工藝制作，能滿足工業級振動、潮濕、靜電干擾、寬溫度（-45—+85 ℃）及其它惡劣環境下的工作。產品有SIP單列和DIP雙列封裝方式。主要應用領域：電氣設備地線干擾抑制，儀器儀表的外接（RS485/RS232 /RS422/USB/IEEE1394等通訊接口）端口電源隔離及變換，儀表殼體接口端子外露金屬部位的安全高隔離/抗浪涌/防靜電隔離（國家安規標準：8KV以上）。
產品技術參數
輸入電壓
5V/9V/12V/15V/24VDC
輸出電壓
3.3V/5V/9V/12V/15V/24VDC
如需其它規格, 請咨詢順源科技公司
電氣特性
以下數據除特殊說明外,均是在 TA=25° C, 標稱輸入電壓, 額定輸出電流時測得
5V/9V/12V/15V/24VDC
輸出電壓
3.3V/5V/9V/12V/15V/24VDC
如需其它規格, 請咨詢順源科技公司
電氣特性
以下數據除特殊說明外,均是在 TA=25° C, 標稱輸入電壓, 額定輸出電流時測得
輸入特性
電壓范圍 +/- 10%*標稱值
濾波 陶瓷電容
隔離特性
額定電壓 3000 VAC
泄漏電流 1 mA
電阻 109Ohm
電容 60 pTYP
輸出特性
電壓精度 +/- 2%*標稱值 max.
( 20 MHz BW) 紋波及噪音 50mV p-p, max.
可持續短路時間 長期
線性電壓校準 +/- 1.2% / 1.0% of Vin
負載電壓校準 +/- 8 %, load = 20 ~ 100
溫度系數 +/- 0.02%/°C
電壓精度 +/- 2%*標稱值 max.
( 20 MHz BW) 紋波及噪音 50mV p-p, max.
可持續短路時間 長期
線性電壓校準 +/- 1.2% / 1.0% of Vin
負載電壓校準 +/- 8 %, load = 20 ~ 100
溫度系數 +/- 0.02%/°C
一般特性
效率 70% to 80%
開關頻率 80 - 125KHz
效率 70% to 80%
開關頻率 80 - 125KHz
環境特性
工作溫度( 環境) - 40° C to + 85° C
存儲溫度 - 55 °C to + 125 °C
降低定額值 見溫度特性曲線圖
濕度 ≤ 90%, 非壓縮
冷卻方式 自然空冷
體積特性
SIP 封裝尺寸 1W：19.60 x 6,00 x 10,00 mm
0,77 x 0,23 x 0,39英寸
2W：19.60 x 7,00 x 10,00 mm
0,77 x 0,28 x 0,39英寸
DIP 封裝尺寸 1W/2W：20.4 x 10.00 x 8.2 mm
0.8 x 0.39 x 0.32 英寸
0,77 x 0,23 x 0,39英寸
2W：19.60 x 7,00 x 10,00 mm
0,77 x 0,28 x 0,39英寸
DIP 封裝尺寸 1W/2W：20.4 x 10.00 x 8.2 mm
0.8 x 0.39 x 0.32 英寸
重量 2.5 - 3.5 g
外殼材料 非傳導阻燃黑塑料
產品型號舉例 輸入電壓范圍 輸出電壓 輸出電流 效率
WRF0505S/D-1W 4.5-5.5VDC 5VDC 200mA 68%
WRF0512S/D-1W 4.5-5.5VDC 12VDC 84mA 72%
WRF1205S/D-1W 10.8-13.2VDC 5VDC 200mA 69%
WRF2415S/D-1W 21.6-26.4VDC 15VDC 67mA 71%
WRF2405S/D-2W 21.6-26.4VDC 5VDC 400mA 68%
WRF2412S/D-2W 21.6-26.4VDC 12VDC 166mA 77%
WRF0505S/D-1W 4.5-5.5VDC 5VDC 200mA 68%
WRF0512S/D-1W 4.5-5.5VDC 12VDC 84mA 72%
WRF1205S/D-1W 10.8-13.2VDC 5VDC 200mA 69%
WRF2415S/D-1W 21.6-26.4VDC 15VDC 67mA 71%
WRF2405S/D-2W 21.6-26.4VDC 5VDC 400mA 68%
WRF2412S/D-2W 21.6-26.4VDC 12VDC 166mA 77%
